Holzfeuchte dauerhaft im Blick – statt nur als Momentaufnahme
TimbCase ist kein Sensor. TimbCase ist ein IoT-basiertes Werkzeug zur Feuchtedetektion von Bauteilen, Konstruktionen und sensiblen Bereichen im Holzbau.
TimbCase kombiniert widerstandsbasierte Holzfeuchtemessung mit IoT-Datenübertragung und Cloudanalyse über die Flint Plattform. Das System wurde speziell für Holzbau, Forschung, Bauwerksmonitoring und Langzeitüberwachung entwickelt.
Feuchte im Holzbau zeigt sich meist zu spät.
Ein Einzelwert mit dem Handmessgerät sagt, wie feucht ein Bauteil genau jetzt ist, aber nicht, wohin es sich entwickelt. Kritische Feuchte tritt häufig verdeckt auf: hinter geschlossenen Bauteilen, nach unbemerktem Wassereintritt, über lange Trocknungsphasen. Wird der Schaden sichtbar, ist die Ursache längst vorbei und schwer nachzuweisen.
Punktmessung statt Verlauf
Eine einzelne Messung ist ein Schnappschuss. Ohne Verlauf bleibt offen, ob ein Bauteil trocknet oder Feuchte aufnimmt.
Verdeckte Bauteile
Nach dem Schließen der Konstruktion ist kein Handzugriff mehr möglich. Kritische Zonen bleiben unbeobachtet.
Fehlende Dokumentation
Bei Streitfällen fehlt der belastbare Nachweis. Ohne lückenlose Aufzeichnung lässt sich eine Ursache kaum belegen.
Widerstandsmessung, IoT-Übertragung und Cloudanalyse in einem Werkzeug.
TimbCase erfasst mehrere Messpunkte gleichzeitig, überträgt die Werte automatisch und wertet sie in der Flint Plattform aus. Aus einzelnen Messungen wird ein nachvollziehbarer Zeitverlauf, die Grundlage für frühzeitige Entscheidungen, saubere Qualitätssicherung und belastbare Schadensanalyse.
Widerstandsbasiert messen
Bewährtes Messprinzip über Schraub-Messpunkte direkt im Holz, an bis zu 8 Kanälen parallel.
Übertragung via LoRaWAN
Die Werte werden per LoRaWAN selbstständig übertragen, ohne Ablesen vor Ort.
In der Cloud auswerten
Die Flint Plattform visualisiert Zeitverläufe, prüft Grenzwerte und dokumentiert lückenlos.
Kein Sensor. Ein IoT-Werkzeug.
TimbCase ist kein fix verbautes Einzelbauteil und kein klassisches Handmessgerät. Es ist ein mobiles, wiederverwendbares Werkzeugset: ein Koffer, den man auf die Baustelle mitnimmt, an mehreren Punkten anschließt und nach dem Einsatz zum nächsten Projekt weiterträgt. Die IoT-Technik im Inneren macht aus einer Messung eine dokumentierte Feuchtedetektion über Zeit.
- Ein Messpunkt, ein Zeitpunkt
- Manuelles Ablesen erforderlich
- Kein automatischer Zeitverlauf
- Dokumentation von Hand
- Bis zu 8 Kanäle parallel, dauerhaft im Blick
- Automatische IoT-Datenübertragung
- Zeitverlauf und Grenzwerte in der Flint Plattform
- Wiederverwendbar über Projekte hinweg

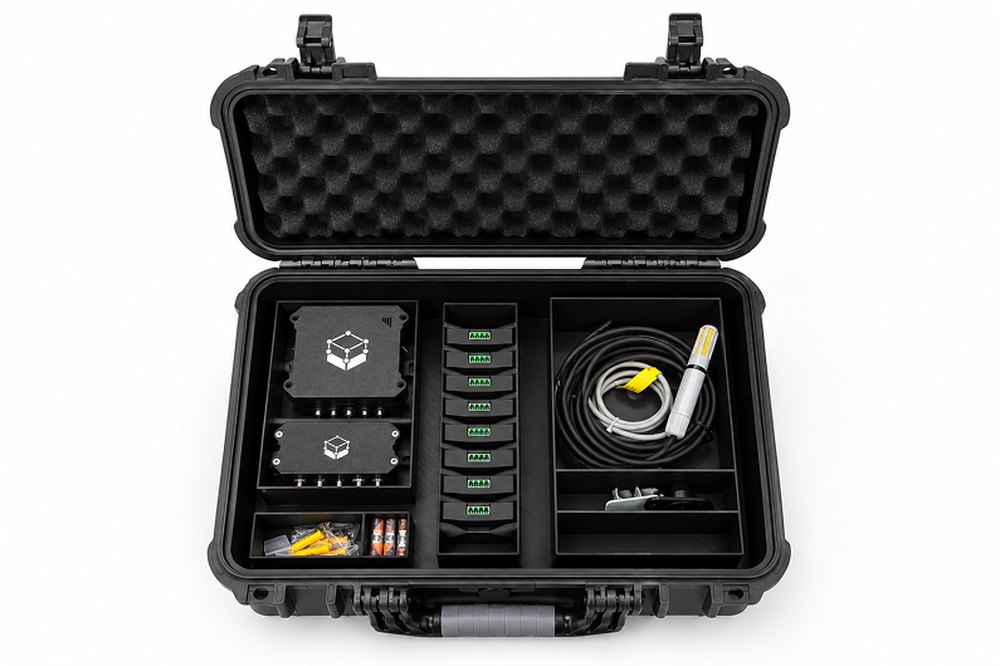

Alles, was ein Messeinsatz braucht, in einem Set.
Hauptmodul, Erweiterungsmodul, acht Einzelmesspunkte, Anschlussleitungen und optionaler Klimasensor. Geschützt und geordnet in einem stabilen Transportkoffer.
- 1TimbCase Hauptmodul4 Holzfeuchtekanäle, integrierte Raumklimaerfassung, Temperaturmessung an Kanal 1, IoT-Funkeinheit.
- 2TimbCase Erweiterungsmodul4 zusätzliche Holzfeuchtekanäle mit Temperaturmessung an Kanal 5, erweitert das Set auf 8 Kanäle.
- 38 × EinzelmesspunkteWiderstandsbasierte Schraub-Messpunkte zur Applikation direkt im Holzbauteil.
- 4AnschlussleitungenSensorkabel und Verbinder zwischen Messpunkt und Modul, konfektioniert und beschriftbar.
- 5Externer Klimasensor · optionalErfasst Raumklima abgesetzt vom Modul, etwa in einer anderen Zone oder Höhe.
- 6Stabiler TransportkofferSchaumstoffeinlage, geordnete Fächer, baustellentauglich. Das Werkzeug wandert von Projekt zu Projekt.

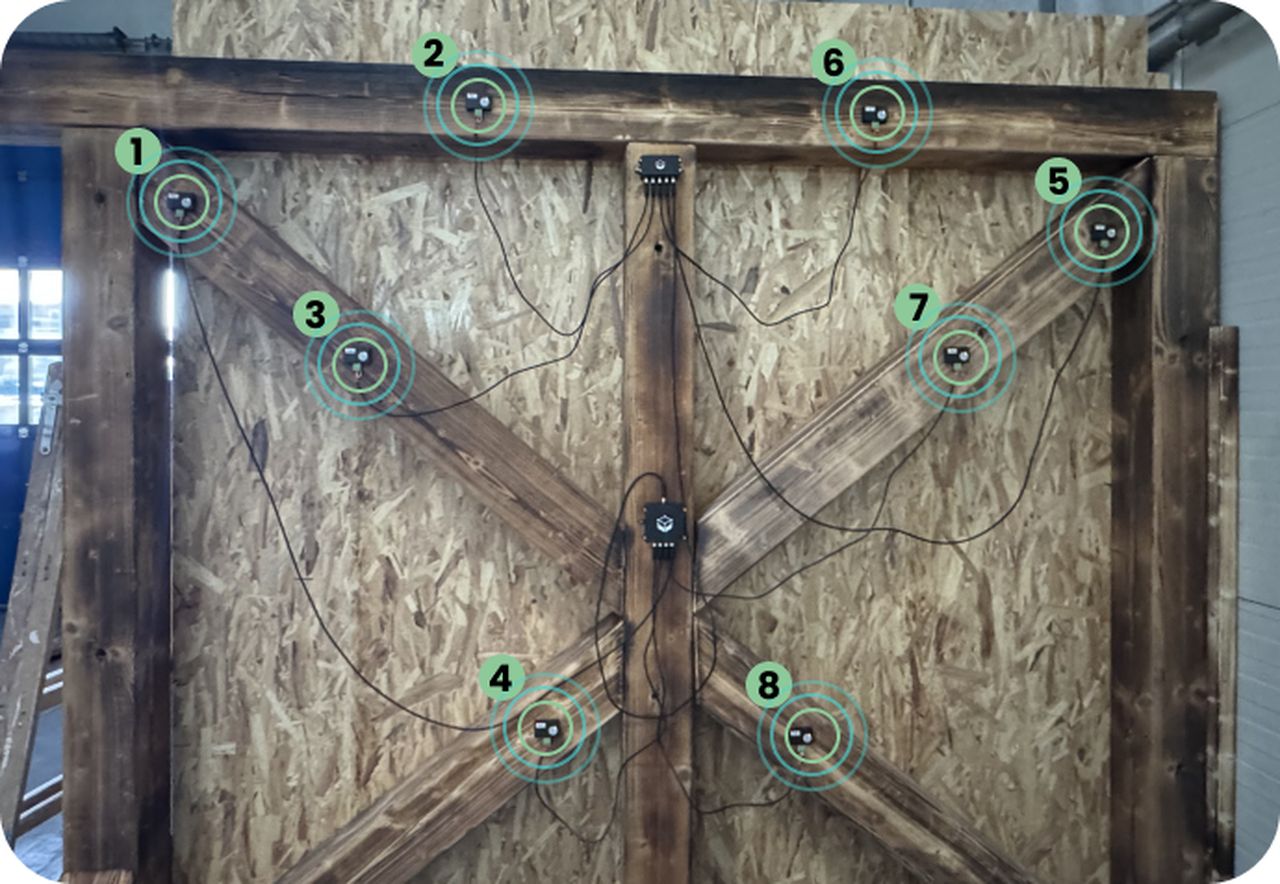

Acht Messpunkte, gesetzt dort, wo Feuchte entsteht.
Die Messpunkte werden gezielt an den kritischen Zonen einer Konstruktion platziert und über Anschlussleitungen mit Haupt- und Erweiterungsmodul verbunden. Das Beispiel zeigt einen Versuchsaufbau mit acht Kanälen an einem ausgesteiften Holzrahmenelement.
Typische Messzonen
Wo gemessen wird, entscheidet über die Aussagekraft. Diese Zonen sind im Holzbau erfahrungsgemäß am gefährdetsten:
- Fußpunkte und Schwellen: erste Zone bei aufsteigender Feuchte und stehendem Wasser.
- Knoten- und Kreuzungspunkte: Feuchte sammelt sich in Anschlüssen und Fugen.
- Aussteifungen und Diagonalen: tragende Elemente, deren Zustand belegbar sein muss.
- Rähm und obere Anschlüsse: Eintrittsstellen bei Leckagen und Dachanschlüssen.
- Beplankung und Bauteilinneres: Zonen, die nach dem Schließen nicht mehr zugänglich sind.

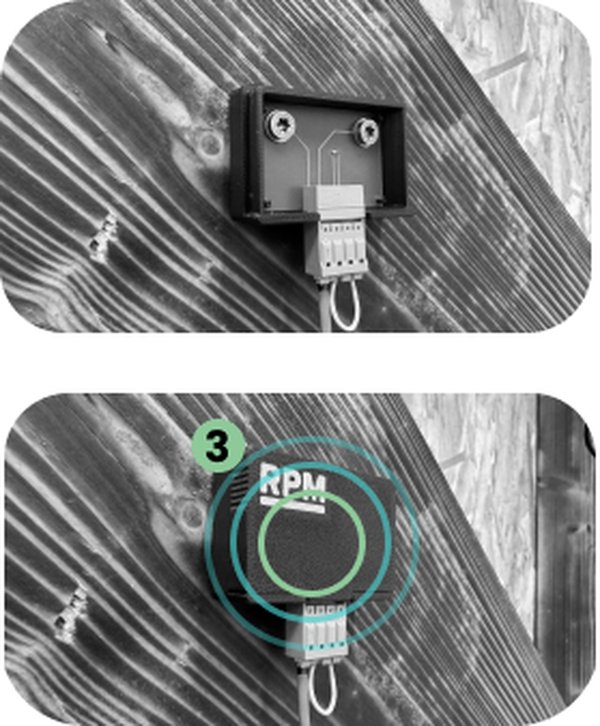

Definiert, reproduzierbar, wiederauffindbar.
Jeder Messpunkt wird als feste Messstelle im Bauteil gesetzt. Die Elektroden werden in definierter Tiefe eingebracht, die Klemme stellt den Kontakt zur Anschlussleitung her.
- Definierte Messtiefe: die Elektroden werden in gleichbleibender Tiefe gesetzt; Werte bleiben vergleichbar.
- Feste Klemmverbindung: sicherer Kontakt zur Anschlussleitung, auch über längere Einsätze.
- Eindeutige Kanalzuordnung: jeder Punkt ist im Portal einem Kanal zugewiesen und benennbar.
- Rückbaubar: nach dem Einsatz entfernbar, der Koffer wandert zum nächsten Projekt.
Die Werte laufen automatisch ein, der Verlauf entsteht von selbst.
Jeder Kanal wird zum benannten Node. Die Plattform zeichnet den Zeitverlauf auf, vergleicht ihn mit hinterlegten Grenzwerten und meldet Abweichungen, bevor daraus ein Schaden wird. Batteriestand und Verbindungsqualität sind ebenfalls im Blick.
Darstellung der Flint Plattform. Beispielansicht mit fiktiven Messwerten.
Vom Rohwiderstand zum ablesbaren Feuchtewert, materialgerecht.
TimbCase misst elektrische Widerstände im Holz. Der Widerstand allein ist kein verständlicher Feuchtewert, denn er hängt stark von der Holzart ab. In der Flint Plattform übersetzt ein Formelbildner den Rohwert je Kanal über einen materialspezifischen Ausdruck in Massefeuchte (%MC). Für Fichte, Buche, Esche, Birke, Kiefer und weitere Arten sind eigene Materialfaktoren hinterlegt.
Schematische Veranschaulichung des Prinzips, je Holzart eigene Materialfaktoren im Portal. Keine kalibrierten Messwerte.
In vier Schritten von der Baustelle in die Auswertung.
Messpunkte setzen
Schraub-Messpunkte werden in definierter Tiefe im Holz gesetzt, dort, wo Feuchte kritisch wird.
Device verbinden
Die Anschlussleitungen werden an die Kanäle von Haupt- und optionalem Erweiterungsmodul gelegt.
Automatisch senden
Über LoRaWAN gehen die Werte selbstständig in die Cloud, ohne Ablesen vor Ort.
In Flint auswerten
Zeitverläufe visualisieren, Grenzwerte prüfen, Alarme erhalten, Entwicklung dokumentieren.
Aufbau und Ausbaustufen.
Ein Hauptmodul deckt vier Feuchtekanäle plus Raumklima ab. Für größere Aufbauten lässt sich ein Erweiterungsmodul ergänzen, auf bis zu acht Kanäle.
Hauptmodul
4 Holzfeuchtekanäle, integrierter Raumklimasensor und Temperaturmessung an Kanal 1.
Erweiterungsmodul
Vier zusätzliche Feuchtekanäle inklusive Temperaturmessung an Kanal 5.
Dort, wo ein Einzelwert nicht reicht.
Aus der Praxis, für alle, die Holzfeuchte belastbar bewerten müssen.
TimbCase geht in den Launch.
Wir öffnen jetzt die ersten Plätze für Demo-Termine, Erstgespräche und Vorbestellungen. Sichern Sie sich frühen Zugang zu einem Werkzeug, das aus realen Holzbau-Problemen entstanden ist.
Vier Wege, TimbCase kennenzulernen.
Demo anfragen
TimbCase live im Einsatz erleben.
Erstgespräch
Ihren Anwendungsfall besprechen.
Interesse anmelden
Zum Launch informiert werden.
Vorbestellung
Frühen Zugang zum ersten Kontingent sichern.
Häufige Fragen aus der Praxis.
Nein, es ergänzt es. Das Handmessgerät liefert den schnellen Einzelwert. TimbCase erfasst mehrere Punkte parallel, überträgt automatisch und dokumentiert die Entwicklung über Zeit. Beide haben ihren Platz; TimbCase deckt das ab, wozu ein punktuelles Gerät nicht gedacht ist.
Das Hauptmodul deckt 4 Holzfeuchtekanäle plus Raumklima ab. Mit dem optionalen Erweiterungsmodul kommen 4 weitere Kanäle hinzu, insgesamt bis zu 8 Feuchtekanäle parallel.
Widerstandsbasiert über Schraub-Messpunkte, die in definierter Tiefe ins Holz gesetzt werden. An Kanal 1 und Kanal 5 wird zusätzlich die Temperatur erfasst; das Hauptmodul misst zudem das Raumklima. Optional lässt sich ein externer Klimasensor ergänzen.
Über LoRaWAN. Die Werte werden automatisch übertragen; manuelles Ablesen entfällt. In der Plattform lassen sich Zeitverläufe visualisieren, Grenzwerte hinterlegen und Alarme empfangen.
TimbCase misst den elektrischen Widerstand im Holz. Da der Widerstand je Holzart unterschiedlich auf Feuchte reagiert, rechnet die Flint Plattform den Rohwert über einen Formelbildner mit materialspezifischen Faktoren in Massefeuchte (%MC) um. Für Fichte, Buche, Esche, Birke, Kiefer und weitere Arten sind eigene Formeln hinterlegt, sodass pro Kanal ein direkt ablesbarer, vergleichbarer Feuchtewert ausgegeben wird.
An den kritischen Zonen der Konstruktion, typischerweise Fußpunkte und Schwellen, Knoten- und Kreuzungspunkte, Aussteifungen, obere Anschlüsse sowie Bereiche, die nach dem Schließen des Bauteils nicht mehr zugänglich sind. Die konkrete Positionierung stimmen wir im Erstgespräch auf Ihr Objekt ab.
Ja. TimbCase ist als mobiler Messkoffer konzipiert, ein wiederverwendbares Werkzeug, das von Projekt zu Projekt weiterwandert, statt fest im Bauteil zu verbleiben. Die Messpunkte sind nach dem Einsatz rückbaubar.
TimbCase befindet sich im Launch. Über eine Vorbestellung oder Interessensanmeldung sichern Sie sich früh einen Platz und werden zu Verfügbarkeit und Demo-Terminen informiert.
